浅层砂过滤器GHQ-1000产品介绍：

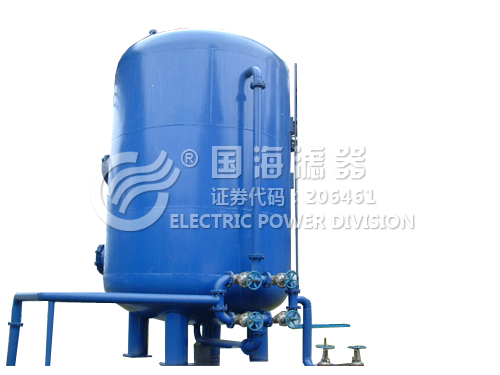

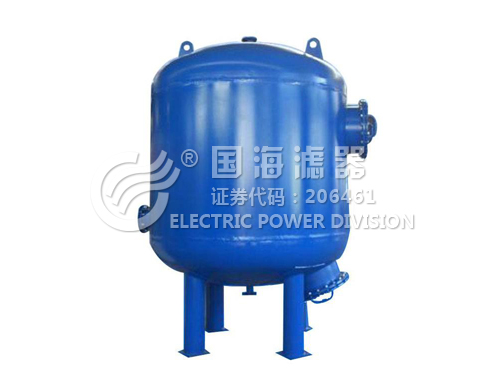

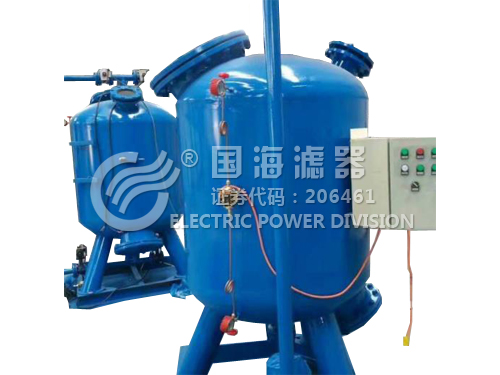

浅层砂过滤器，别名全自动浅层砂过滤器，系统是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。浅层砂过滤器具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。浅层砂过滤器GHQ-1000单元主要部件由球形罐体，布水器，集水器，手孔及支腿等组成。
球形罐体：可以充分配合布水器，均匀布水；配合集水器的55个水帽，反冲洗时形成内环流，不跑沙。
布水器：使未过滤水即使在高流量的情况下亦能均匀流过填料层，并在填料层上维持一平整水面。
集水器：独特的55个蘑菇状压差补偿集水器，使系统在过滤状态下各部分水压平衡，过滤流速高，效率高；在反洗状态下，形成内环流，反冲效率高且不跑沙。
手孔：过滤器有上、下两个手孔，方便安装及更换收集器和集水器，并且上手孔可用于观察和加料，下手孔可用于清空和维护。
支腿：可拆卸支腿方便运输，减少运输成本，现场安装方便，高度可调，更好的适应不平整的地面。

性能特点

浅层砂过滤器GHQ-1000性能特点：

1.体积小、易安装、节省空间。可户外安装、无须建房，节省土建造价
2.设备防腐性能好，适用寿命长。
3.过滤水量大，过滤效果好，过滤流速快，过滤精度高
4.自动反冲洗：反冲洗由智能控制系统自动识别与控制，无需人工干预
5.供水不间断；该设备反冲洗时，过滤过程同时进行，系统照常供水。
6.采用独特的布、集水装置，由于该过滤系统独特的布水系统及分布非常均匀的集水器使得在整个过滤过程水流呈层状流，过滤砂床平面在过滤过程中始终平整，出水水质稳定。
7.采用精制优选石英砂或石榴石作为过滤介质，根据水质情况进行选择，滤料粒径最小可0.16mm的均质滤料。
8.长期运转费用低，省电、省水、省维修费用。
省电：系统拥有独特的自动反冲洗阀，砂过滤罐的反冲洗不是同时进行，而是在系统正常运转情况下，逐个轮流反冲洗，不需要考虑设置反冲洗水泵。同时与其他砂过滤设备相比，其所需要的过滤水泵扬程要低6-7m。
省水：系统由于其独特的补水器及集水器，统一规格罐体，使得反冲洗时不需要压缩空气就能使介质层非常均匀的膨胀进行有效地反冲洗。反冲洗所用的水是过滤过的清洁水，故所消耗的反冲洗水量小。单个罐的反冲洗水量仅为1 m3/分，反冲洗时间为2-3分钟。
省维修费用：整套系统没有机械或电动阀门，仅靠独特多功能阀来控制系统的反冲洗。由于独特多功能阀无磨损、寿命长，在10年内没有损坏记录，管理费用低。

技术参数

浅层砂过滤器GHQ-1000技术参数：

工作压力：0.05MPa-0.6MPa
工作温度：５℃～40℃
单机流量：25 m³/h -2500 m³/h）
操作方式：手动或自动控制
产品规格：ф1200
过滤速度：15m/h-25m/h 最大40m/h
筒体材质：304、316L、Q235衬胶、衬塑、涂环氧、FRP

型号	罐体规格	进出口规格	单罐最大流量t/h	压力kg
GHQ-600	φ600*1550	DN50	20	10
GHQ-800	Φ800*1650	DN80	40	10
GHQ-1000	Φ1000*1750	DN80	50	10
GHQ-1200	Φ1200*1950	DN80	60	10
GHQ-1400	Φ1400*2150	DN100	70	10
GHQ-1600	Φ1600*2200	DN100	100	10
GHQ-1800	Φ1800*2250	DN150	120	10
GHQ-2000	Φ2000*2300	DN150	150	10
GHQ-2200	Φ2200*2300	DN150	200	10
GHQ-2400	Φ2400*2300	DN150	230	10
